Informazioni di Base.
Model No.
RAY-OW045#
Materiale
Vetro ottico
Colore degli obiettivi
Grigio
Certificazione
RoHS, ISO9001, CE
Su misura
Su misura
Rivestimento
Broadband Coating
substrato
germanio di grado ottico
qualità della superficie
40-20 produzione su misura o gratta e vinci
planarità della superficie
lambda/20 @ 10,6 um
gamma di lunghezze d′onda del rivestimento
3-12 um
spessore
2.0mm, 3.0mm, 5.0mm o produzione personalizzata
Pacchetto di Trasporto
Cartons or Wood Case
Specifiche
25.0mm-75.0mm or custom manufacturing
Marchio
Raytek
Origine
China
Codice SA
9002909090
Capacità di Produzione
100000PCS Per Year
Descrizione del Prodotto
Introduzione generale: La finestra Raytek Germanium è molto adatta per applicazioni a infrarossi di varie lunghezze d'onda, anche in laser CO2 a bassa potenza. Il germanio ha anche una bassa dispersione ed è la scelta ideale per le applicazioni di imaging. Il foglio di finestra è rivestito con una pellicola antiriflesso, che può fornire un'elevata trasmittanza da 3 a 12 μm.

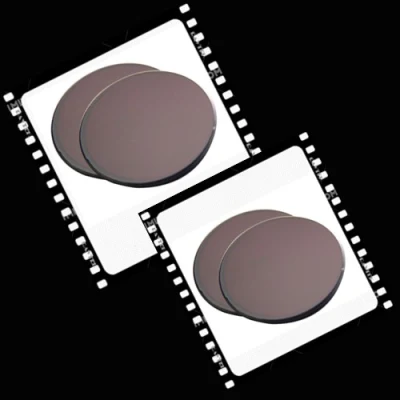

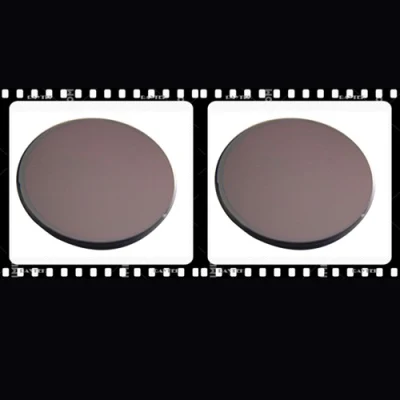

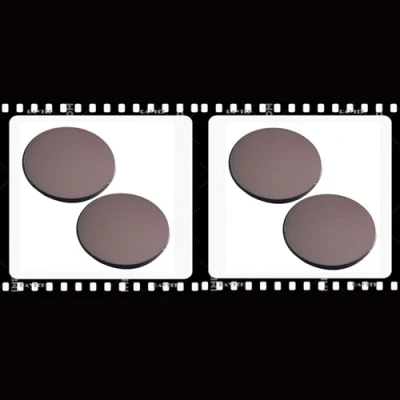

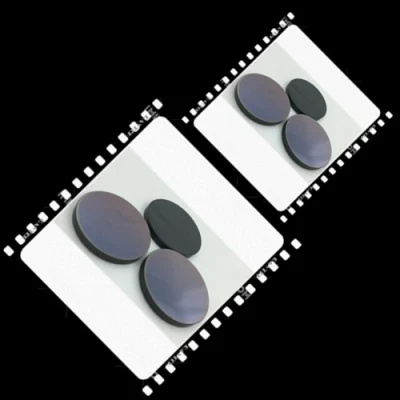

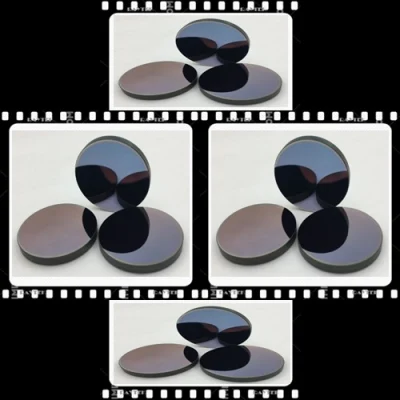

Nome prodotto: Germanium Optical Windows
Alias: Finestra ottica germanio, finestre in germanio, finestre a infrarossi in germanio, finestre ottiche a infrarossi in germanio, finestre protettive in germanio, finestre protettive laser CO2, finestre laser CO2, ecc.
Substrati delle lenti:
Germanio di grado ottico
Rivestimento:
rivestimento a banda larga da 3 a 12 μm

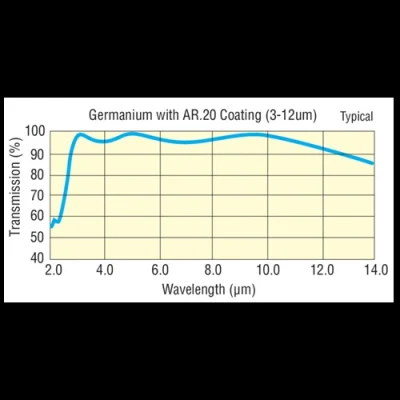

La nostra finestra parallela GE è rivestita con una pellicola antiriflesso a banda larga AR.20, adatta per la gamma di lunghezze d'onda da 3 μm a 12μM
Applicazione principale:
Prodotti in evidenza:
1).buona scelta per applicazioni a infrarossi vicini
2).3 a 12aμ m rivestimenti antiriflesso a banda larga
3).applicazioni eccellenti che richiedono bassa dispersione
4). Buona scelta per applicazioni laser a CO2 a bassa potenza
5).materiali di diverse gradazioni per opzione.
6).elevata precisione e elevata rugosità superficiale;
7).le dimensioni possono essere personalizzate in base alle richieste del cliente
8).tempi di consegna e tempi rapidi.
9).capacità di lavorazione e di personalizzazione di superottiche, comprese le lavorazioni di stampaggio, lavorazione CNC, lucidatura, lavorazione a fascio di particelle, Elaborazione di conversione del flusso magnetico, macinazione, rivestimento, lightWeighting, sagomatura personalizzata, Fori svasati, foratura e carotatura, lucidatura bordi e smussi, Contornatura 3D, smussi e smussi, gradini e asole, taglio e marcatura laser, metrologia e ispezione, lucidatura con passo di precisione, lucidatura su due lati, assemblaggio ottico, Misurazione, ecc.
10).eccellente garanzia di qualità post-vendita, con "3R"-restituzione, sostituzione e rimborso
Specifiche tecniche ottiche principali:
Specifiche di dimensioni fisiche comuni:
Principali produttori di materiali di cooperazione:
CORNING, OHARA, SCHOTT, LEONI, AGC, HELLMA, NIKON,VITRON,LASER C,ECC.
Principali Paesi e aree di esportazione:
USA, Regno Unito, Giappone, Germania, Spagna, Francia, Svizzera, Corea, Russia, Pakistan, India, Portogallo, Canada, Nuova Zelanda, Australia, Arabia Saudita, Turchia, Finlandia, Polonia, ecc.
RaytekOptics servizi a valore aggiunto offerti:
1). Progettazione di soluzioni di processo e lavorazione ottica;
2). Materie prime per la lavorazione grezza;
3). Materie prime per semifinitura;
4). Realizzare forme e dimensioni personalizzate;
5). Progettazione e fornitura di rivestimenti personalizzati;
6). Modificare e rivesitare i materiali forniti dal cliente;
7). Praticare fori, intagliare il vetro e fornire substrati smussati;
8). Ottiche di lucidatura di precisione con proporzioni non standard;
Metodo di pagamento: Tramite T/T o Western Union.
Tempo di consegna: 7-10 giorni.
Garanzia di qualità: Ruitaifotoelectric(Raytekottiche) offre garanzia di qualità per i nostri prodotti ottici con la politica "3R". Per qualsiasi prodotto di qualità inferiore, Ruitaifotoelectric(Raytekottiche) è responsabile per la restituzione, la sostituzione e il rimborso.
Nome prodotto: Germanium Optical Windows
Alias: Finestra ottica germanio, finestre in germanio, finestre a infrarossi in germanio, finestre ottiche a infrarossi in germanio, finestre protettive in germanio, finestre protettive laser CO2, finestre laser CO2, ecc.
Substrati delle lenti:
Germanio di grado ottico
| Opzionale i: | Germanio di grado ottico DA CORNING, OHARA, SCHOTT, LEONI, AGC, HELLMA, NIKON,VITRON,ECC |
| Opzionale II: | Equivalente grado ottico di germanio Prodotto in Cina, C-laser possiede marchi |
Rivestimento:
rivestimento a banda larga da 3 a 12 μm
La nostra finestra parallela GE è rivestita con una pellicola antiriflesso a banda larga AR.20, adatta per la gamma di lunghezze d'onda da 3 μm a 12μM
Applicazione principale:
| Applicazione dei campi i: | Applicazione di laser a CO2 a bassa potenza in laser. |
| Applicazione dei campi II: | Applicazione dell'imaging della cavità laser CO2 |
| ***** |
Prodotti in evidenza:
1).buona scelta per applicazioni a infrarossi vicini
2).3 a 12aμ m rivestimenti antiriflesso a banda larga
3).applicazioni eccellenti che richiedono bassa dispersione
4). Buona scelta per applicazioni laser a CO2 a bassa potenza
5).materiali di diverse gradazioni per opzione.
6).elevata precisione e elevata rugosità superficiale;
7).le dimensioni possono essere personalizzate in base alle richieste del cliente
8).tempi di consegna e tempi rapidi.
9).capacità di lavorazione e di personalizzazione di superottiche, comprese le lavorazioni di stampaggio, lavorazione CNC, lucidatura, lavorazione a fascio di particelle, Elaborazione di conversione del flusso magnetico, macinazione, rivestimento, lightWeighting, sagomatura personalizzata, Fori svasati, foratura e carotatura, lucidatura bordi e smussi, Contornatura 3D, smussi e smussi, gradini e asole, taglio e marcatura laser, metrologia e ispezione, lucidatura con passo di precisione, lucidatura su due lati, assemblaggio ottico, Misurazione, ecc.
10).eccellente garanzia di qualità post-vendita, con "3R"-restituzione, sostituzione e rimborso
Specifiche tecniche ottiche principali:
| Forma della lente | Finestra ottica parallela | Precisione della superficie Irregolarità | - |
| Materiale lente | Grado ottico Germanio | Tolleranza diametro | - |
| Rivestimento | da 3 a 12 μm rivestimento a banda larga | Limite termico | 59 W M-1 K-1 @ 293 K. |
| Tipo di rivestimento | - | Coefficiente di espansione termica | 6.1 x 10-6 K-1 @ 298 K |
| Soglia di danno | - | Diam. Tolleranza | 10GE20: ±0.2 mm GEW: +0.0/-0,1 mm |
| Tolleranza spessore | - | Parallelismo | - |
| Qualità della superficie | 40-20cratch-dig | Cancella apertura | 10GE20: Centrale 85% di diametro GEW: Centrale 90% di diametro |
| Planarità della superficie | λ/20 @ 10,6 um | OEM/ODM | Accettato |
Specifiche di dimensioni fisiche comuni:
| Dati di base | Valore |
| Valore di dia. Popolare i | 25,4 mm |
| Spessore corrispondente i | 2,0 mm |
| Planarità superficie i | λ/20 @ 10,6 um |
| Parallelismo (cuneo) i | <3 minuti arco |
| CONF. Rivestimento modello i | Stesa |
| Valore di dia. Popolare II | 25,0 mm/50,0 mm/75,0 mm, ecc. |
| Spessore corrispondente II | 3,0 mm,5,0 mm,ecc. |
| Planarità della superficie II | λ/20 @ 10,6 um |
| Parallelismo II | ≤1 arco min; |
| AR.rivestimento modello II | rivestimento a banda larga da 3 a 12 μm |
| Voce di altre dimensioni | Produzione personalizzata secondo la richiesta |
Principali produttori di materiali di cooperazione:
CORNING, OHARA, SCHOTT, LEONI, AGC, HELLMA, NIKON,VITRON,LASER C,ECC.
Principali Paesi e aree di esportazione:
USA, Regno Unito, Giappone, Germania, Spagna, Francia, Svizzera, Corea, Russia, Pakistan, India, Portogallo, Canada, Nuova Zelanda, Australia, Arabia Saudita, Turchia, Finlandia, Polonia, ecc.
RaytekOptics servizi a valore aggiunto offerti:
1). Progettazione di soluzioni di processo e lavorazione ottica;
2). Materie prime per la lavorazione grezza;
3). Materie prime per semifinitura;
4). Realizzare forme e dimensioni personalizzate;
5). Progettazione e fornitura di rivestimenti personalizzati;
6). Modificare e rivesitare i materiali forniti dal cliente;
7). Praticare fori, intagliare il vetro e fornire substrati smussati;
8). Ottiche di lucidatura di precisione con proporzioni non standard;
Metodo di pagamento: Tramite T/T o Western Union.
Tempo di consegna: 7-10 giorni.
Garanzia di qualità: Ruitaifotoelectric(Raytekottiche) offre garanzia di qualità per i nostri prodotti ottici con la politica "3R". Per qualsiasi prodotto di qualità inferiore, Ruitaifotoelectric(Raytekottiche) è responsabile per la restituzione, la sostituzione e il rimborso.
